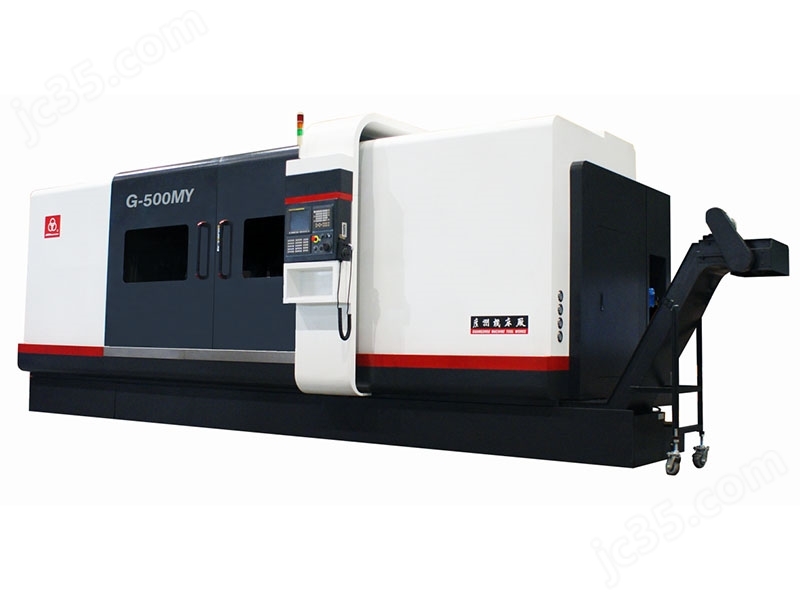

G-500MY車銑復合
| 參考價: | 面議 |
具體成交價以合同協議為準- G-500MY 產品型號
- 三環箭/廣機GZMT 品牌
- 經銷商 廠商性質
- 嘉興市 所在地
訪問次數：252更新時間：2026-01-28 16:34:43
聯系我們時請說明是機床商務網上看到的信息，謝謝!
汪小兵
經理
掃一掃，微信聯系
- 聯系人：
- 汪小兵
- 電話：
- 86-0573-82875968
- 手機：
- 13867411986
- 地址：
- 嘉興市南胡區文橋路248號
- 個性化：
- www.jxjgcnc.cn
- 網址：
- www.jxjgcnc.com
掃一掃訪問手機商鋪
微信掃碼進入微名片
產品簡介
| 安裝形式 | 落地式 | 產地 | 國產 |
|---|---|---|---|
| 床身最大回轉直徑 | 720mm | 工件最大加工長度 | 3120mm |
| 工件最大加工直徑 | 530mm | 控制形式 | 數控 |
| 主電機功率 | 26kW | 自動化程度 | 全自動 |
產品介紹
技術規格：
項 目 | 單位 | G-500MY/3000 | G-500MY/2000 | G-500MY/1500 | G-500MY/1000 | |
工 作 范 圍 | 最大回轉直徑 | mm | Φ720 | |||
最大加工直徑 | mm | Φ530 | ||||
最大加工長度 | mm | 3120 | 2120 | 1520 | 1020 | |
床鞍與水平傾斜度 | 度 | 45° | ||||
主 軸 | 主軸電機 | kw | 22/26（連續/30分鐘） | 15/18.5（連續/30分鐘） | ||
主軸軸端 | A2-11 | A2-8 | ||||
主軸通孔直徑 | mm | Φ115 | Φ93 | |||
最高轉速 | r/min | 1500 | 3000 | |||
精度 | mm | 徑向跳動≤0.008，軸向竄動≤0.005 | ||||
坐標軸 | X軸最大行程 | mm | 340 | |||
Z軸最大行程 | mm | 3200 | 2200 | 1600 | 1100 | |
插補Y軸最大行程 | mm | ±60 | ||||
X軸伺服單元 | 28Nm,3000r/min | |||||
Z軸伺服單元 | 28Nm,3000r/min | |||||
X軸最大速度 | m/min | 20 | ||||
Z軸最大速度 | m/min | 20 | ||||
定位精度 | mm | X±0.006,Z±0.011,Y±0.006 | ||||
重復定位精度 | mm | X±0.003,Z±0.003,Y±0.003 | ||||
刀 架 | 刀架型式 | 伺服動力刀架 | ||||
刀位數 | 工位 | 12 | ||||
外徑、端面刀柄規格 | mm | 25X25 | ||||
內孔刀座直徑 | mm | Φ32 | ||||
動力頭夾頭規格 | ER32 | |||||
夾緊裝 置 | 卡 盤 | 12"三爪中實液壓卡盤 | 10"三爪中實液壓卡盤 | |||
油 缸 | 中實回轉油缸 | 中實回轉油缸 | ||||
液壓尾 座 | 頂尖套最大行程 | mm | 120 | |||
頂尖套錐度 | MT5 | |||||
液壓系 統 | 油箱容量 | L | 60 | |||
液壓泵壓力 | kg | 35 | ||||
排屑 | 自動排屑機 | 鏈板式除屑輸送機及接屑車 | ||||
其 它 | 機床部電容量 | kw | 43 | 36 | ||
外形尺寸：長x寬x高 | mm | 6100x2200x2400 | 4900X2200X2400 | 4300X2200X2400 | 3800X2200X2400 | |
凈重 | kg | 11500 | 9000 | 7700 | 6500 | |
